產品結構：
本系列DSYB工頻交流耐壓儀報價采用單框式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外。這種同軸布置有效地減少了漏磁，因而增大了繞組間的耦合。圖1所示的油浸式工頻交流耐壓試驗成套裝置外殼制成與器芯配合較佳的八角形結構，整體外觀顯得美觀大方。圖2所示的充氣式工頻耐壓測試儀的外殼采用圓柱罐式容器結構，能承受0.8Mpa壓強。

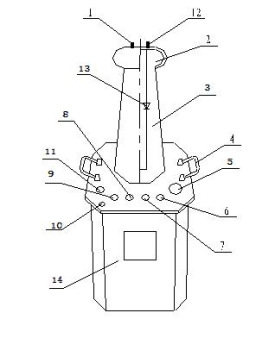

結構圖

DSQB  SF6工頻交流耐壓試驗成套裝置結構圖

1-短路桿D              2-均壓球                    3-變壓器套管

           4-變壓器提手          5-油閥                        6、7—輸入端子a、x

8、9—測量端子E、F   10—變壓器外殼接地端        11—高壓尾X

12—高壓輸出A        13—高壓硅堆（交流變壓器無）14、外殼

15、閥門及壓力表（油浸式工頻交流耐壓試驗成套裝置無）

1.4 工作原理：
本系列工頻交流耐壓儀報價為單相變壓器，經操作箱（臺）內調壓器（100KVA以上調壓器外附）輸出可調的0~200V或0~400V電壓至的初級繞組，根據電磁感應原理，在次級繞組可獲得可調的高電壓。單臺工作接線原理見附圖一；高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流。當短路桿將高壓硅堆短接時，輸出的高壓為工頻交流。擰出短路桿時輸出的高壓為直流。
可兩臺或三臺工頻交流耐壓儀串級獲得更高電壓。串級使用接線原理見附圖二。串級高壓有很大的*性，因為整個裝置由幾臺單臺組成，單臺體積小、重量輕，便于運輸和安裝。它既可串接成高出幾倍單臺的額定電壓輸出而組合使用，又可分開成幾套單臺單獨使用。附圖二中，在 級和第二級的每個單臺中都有一勵磁繞組A1、C1和A2、C2。低壓電源加在I的初級繞組a1x1上，單臺工頻耐壓儀I、II、III的輸出電壓分別是V1、V2、V3、。勵磁繞組A1、C1給第二級的初級繞組供電；第二級II的勵磁繞組A2、C2給第三級III的初級繞組供電。第二級II和第三級III的箱體對地分別在V1和V1+V2的高電位上，箱體對地是絕緣的，工頻交流耐壓儀I的箱體接地。所以 級、第二級、第三級對地電壓分別為V1、V1+V2、V1+V2+V3，其額定容量則分別為3P、2P、1P。

1.5 容量選擇
標稱容量Pn的確定公式：Pn=KVn2ωCt×10-9
式中：Pn--標稱置容量（KVA）
Vn--的額定輸出高壓的有效值（KV）
K--安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct--被試品的電容量（PF）
ω--角頻率，ω=2πf，f--試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：

簡單的棒式或懸式絕緣子            幾十微法

簡單的分級套管                      100~1000pF

電壓互感器                              200~500pF

電力變壓器＜1000kVA              ~1000pF

                ＞1000kVA              1000~10000pF

高壓電力電纜和油浸紙絕緣          250~300PF/m

氣體絕緣                                    ~60pF/m

封閉變電站，SF6氣體絕緣           100~10000pF

對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以下列出不同的Vn所選用的K值供參考

Vn=50~100KV                               K=4

Vn=150~300KV                             K=3

Vn＞300KV                                    K=2

操作及控制系統

2.1 概述
本系列是根據工頻交流耐壓試驗成套裝置的試驗保護要求而設計制造的。分為手動箱式、臺式及電動臺式等結構形式。具有零位保護，過流過壓保護，聲光報警等功能，體積小、重量輕、外形美觀、操作簡便，是高壓配套的理想設備。
2.2 產品結構
2.2.1 箱式結構
箱式結構分為內框架和外箱體兩大部分，內框架將所有電氣材料和面板合為一體，外殼為防護式，便于維護。
2.3 工作原理：
本系列產品由控制和測量兩部分組成。主接觸器控制調壓器輸入的通電和斷電，主接觸器的分合由合閘停止按鈕、零位限位開關、過流過壓繼電器等回路控制。由調壓器提供可調節的輸出電壓，供給配套產品（如工頻交流耐壓試驗成套裝置），以獲取所需的測試電壓。
