儀器組成

 本儀器由電纜識別儀電源、接收鉗、手持接收機等組成。

  1.SHDY-II電纜識別儀電源面板布局：

 （1）電壓指示：顯示電源輸出電壓值。

 （2）電流指示：顯示輸出電流瞬時平均值。

 （3）“頻率調節"旋鈕：用來調節輸出電源斷續頻率，接收機顯示信號閃動頻率應和電源輸出頻率*。

 （4）輸出插孔：使用時將發射前的插棒插入，并注意插緊。

 （5）“測試按鍵"：按下該鍵電源開始輸出，彈起則不輸出。

 （6）電源插座：識別儀主機電源輸入插座，帶保險絲座。

 2.手持接收機：

 （1）手持接收機下側有一電位器，可調節接收靈敏度。

 （2）手持接收機下側有一BNC接口，使用時連接接收鉗。

注意：靈敏度以表針左右擺動20-80%左右為宜。不要太靈敏，以免“打表"！

使用說明

  信號發生器由交流電源供電，它對已斷電的、要識別的電纜加上固定周期單極性的直流脈沖。發生器輸出線連在電纜芯線和接地點或地釘上，該電纜線鎧裝與大地斷開，芯線在遠端與接地點或地釘相連，該回路可傳導脈沖電流。

    1.打開識別儀電源開關。

    2.將電纜識別儀電源用線接在待識別電纜的芯線及接地點或地釘上。（紅線接芯線，黑線接地。）

    3.按下測試按鍵。

    4.將識別儀接收機與接收鉗相連。

    5.注意接收鉗箭頭方向為電流流入方向（正方向），否則表針擺動與以上說明正好相反。

    6.將接收鉗卡在待測電纜上。

    7.將接收機靈敏度調至合適位置，

    8.這時手持接收機既可看到擺動信號。

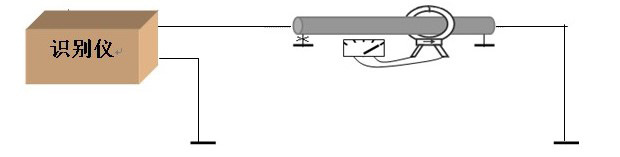

SHDY-II電纜識別儀接線圖如圖所示

   發射機與接收機開始正常工作后，傳感器線圈中感應的電流在手持接收機顯示出來，指針擺動方向即是電流方向，只有電流流出的這根電纜指針向右偏并且擺幅較大，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向左偏并且擺幅較小。

注意事項

   1.識別儀電源不使用時請按起“測試按鍵"，停止輸出。

   2.測試時識別儀接收機靈敏度調節不要過于靈敏。

   3.識別出待找電纜后，施工前必須進行試扎，以確保安全?。?！

   4.交直流兩用機型即使不使用也要定期充電，以免蓄電池干涸損壞。

裝箱單

   1.電纜識別儀電源                       1臺

   2.電纜識別儀手持接收機              1臺

   3.接收鉗（檢測鉗）                    1個

   4.電源線                                   1根

   5.Φ5×20  4A保險絲                  2只

   6.說明書                                   1本
